pamatas rusiuiJuostinio pamato įrengimas pastatui su rūsiu

Rūsio sienos armavimas

Pamato armatūra skaičiuojama vadovaujantis euronormomis LST EN 1992-1-1:2005.
Pamatas apskaičiuojamas kaip sija ant tampraus pagrindo. Atraminės pagalvės lentynos dirba kaip gembės, todėl yra armuojamos armatūros tinklais.
Rūsio sienos apskaičiuojamos kaip necentriškai gniuždomas elementas.

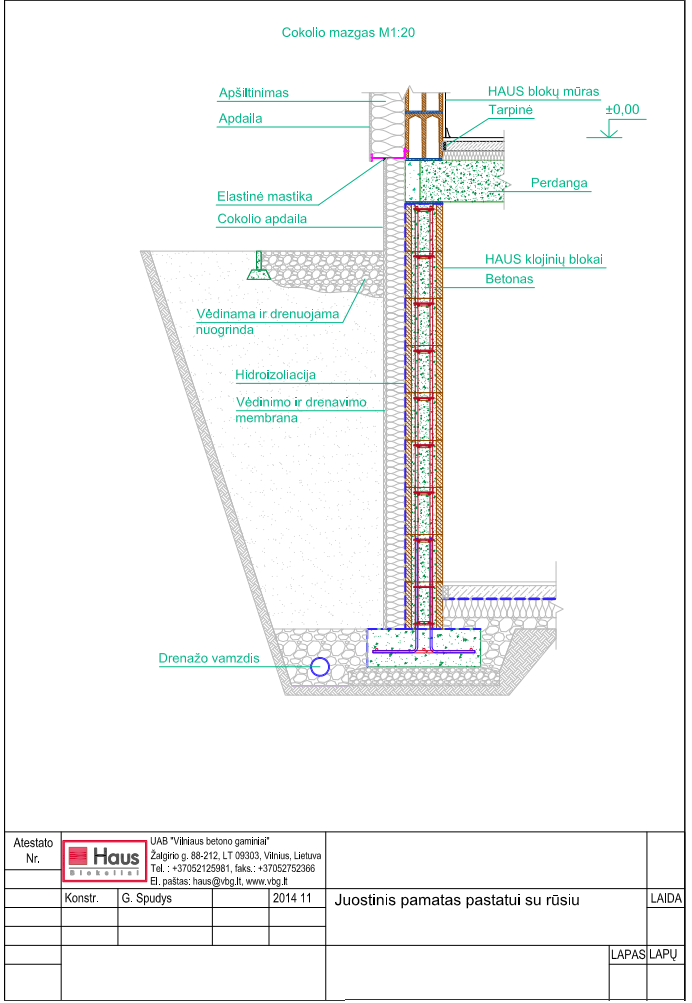

Toliau pateikiamas juostinio pamato konstrukcinis sprendinys vieno aukšto gyvenamajam namui su palėpe ir rūsiu, kai gruntas morėninis smėlingas dulkingas molis, labai stiprus (Ec ≈ 45 MPa, qc ≈ 5,4 MPa, c = 30°, φ = 20°).
Atraminė pagalvė armuojama Ø12 S500 klasės armatūros tinklu, kurio akutė 250 mm. Atraminėje pagalvėje įbetonuojami inkariniai Ø12 S500 klasės armatūros strypai, kurie užtikrina pamato pado ir HAUS blokų sienos bendrą darbą. Inkarinių strypų žingsnis 250 mm. HAUS klojinių blokų siena armuojama horizontaliais Ø10 S500 klasės armatūros strypais, kurie klojami į kiekvieną blokų eilę (kas 25 cm). Vertikaliai armatūrai parinkti 4Ø12 S500 klasės armatūros strypų karkasai, kurie išdėstomi kas 50 cm.

Juostinio pamato konstrukciją ir armavimą turi patvirtinti konstruktorius.
