Monolitinis žiedas iš blokelių

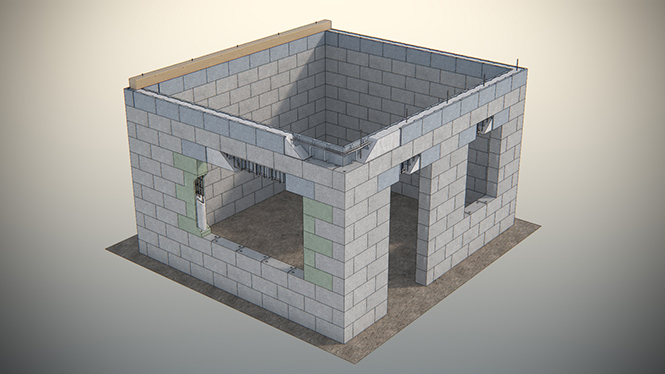

Remiant perdangos ir kitas konstrukcijas ant mūro blokų, rekomenduojama apkrovas mūrui perduoti per monolitinį žiedą.

Monolitinio žiedo įrengimui rekomenduojama naudoti HAUS klojinių blokus. Pagal sienos konstrukcijos storį parenkami 20 cm arba 30 cm pločio klojinių blokai. Taip įrengiamas 25 cm aukščio monolitinis gelžbetoninis žiedas.

Betoniai gaminiai HAUS P6-20 arba P6-30 atitinka standartą EN 771-3. Naudojamų betoninių mūro gaminių tankis atitinkamai lygus 900 kg/m3 ir 700 kg/m3. Normalizuotas vidutinis gniuždomasis stipris P6-20 betoniniams blokams lygus fb = 6,3 N/mm2, o P6-30 blokams – fb = 4,0 N/mm2, kurie nustatyti pagal  LST EN 771-3:2011.

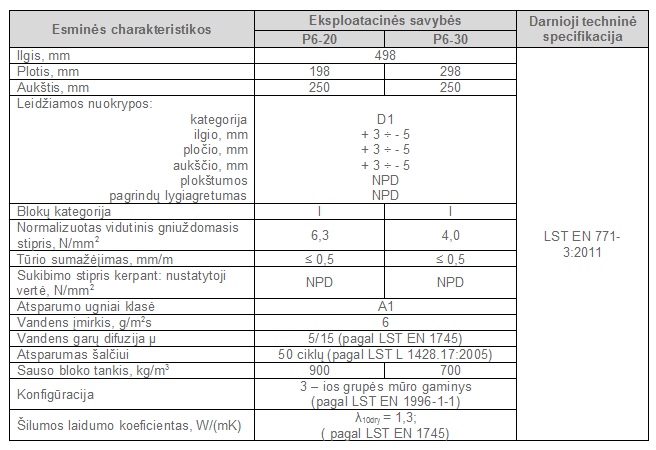

Betoninių blokų HAUS P6-20 ir P6-30 techninės charakteristikos:

monolitinis ziedas blokeliu charakteristika

Betoninių blokų montavimas

25 cm aukščio monolitinis žiedas montuojamas iš HAUS P6-20 arba P6-30 betoninių blokų. Blokai montuojami be skiedinio.

Jei reikalingas aukštesnis monolitinis žiedas (aukštis 50 cm), tai mūro gaminiai pagal LST EN 1996-1-1:2005 reikalavimus turi būti perrišami perstumiant gaminius atstumua:

pertvarosa ≥ 0,4 · hu mm,

≥ 40 mm, kai hu ≤ 250 mm







Mažiausias mūro gaminių perrišimo perstumiant ilgis 10 cm. Rekomenduojamas perrišimo perstumiant ilgis – 25 cm.

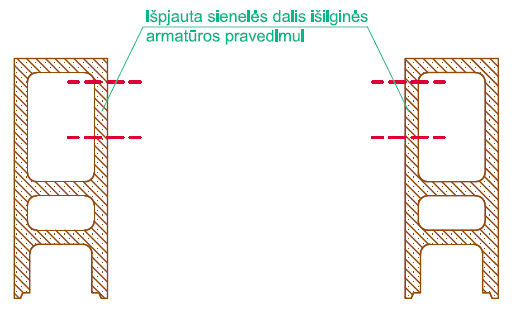

Monolitinio žiedo kampuose, norint pravesti išilginę armatūrą, turi būti išpjaunama šoninė bloko sienelė.

blokeliai monolitiniam ziedui

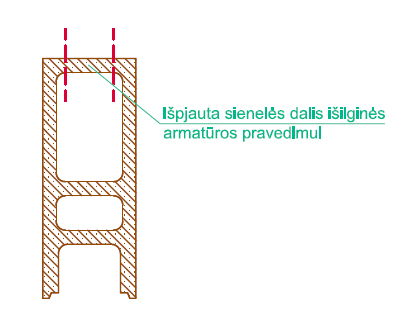

HAUS P6-20 kampinis klojinių blokas taip pat gali būti naudojamas vidurinėje konstrukcijos dalyje. Tokiu atveju išpjaunama galinė bloko sienelė (raizginys)

haus blokelis monolitiniam ziedui

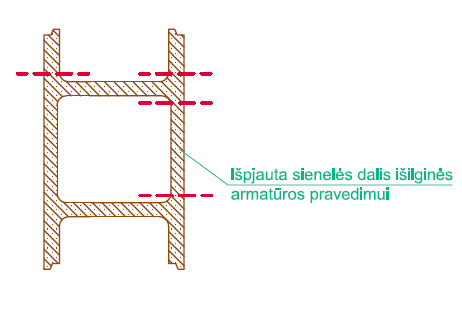

Naudojant 30 cm pločio klojinių blokus, kampinis blokas gaunamas nupjaunant šonines sieneles ir vidurinę sienelę, armatūros pravedimui.

haus blokeliai monolitui

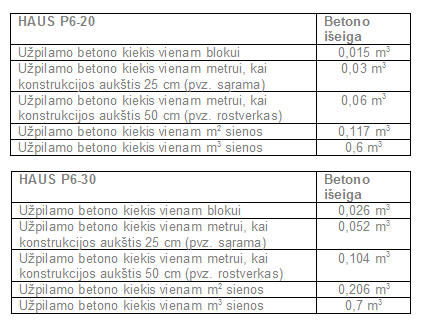

Betono išeiga HAUS klojinių blokams:

monolitui betono iseiga

Betonavimo darbai

Betonavimo darbai atliekami pagal ST 121895674.06:2009  „Betonavimo darbai“ reikalavimus. Betono mišinys klojamas horizontaliais sluoksniais visame betonuojamos konstrukcijos plote. Kad visa betoninė konstrukcija būtų vienalytė, ką tik paruoštą betono mišinį reikia kloti ant ankstesnio   sutankinto sluoksnio, kurio cementas dar nepradėjo stingti.

Prieš užmonolitinant HAUS klojinių blokus, jų paviršius drėkinamas vandeniu. Rekomenduojama užbetonuoti iki trijų blokų eilių, kai betono slankumo klasė S3 (takus). Kai konstrukcija yra aukšta, betonavimas vykdomas etapais. Kiekviename etape užbetonuojama trys su puse blokų eilės. Taip užtikrinamas betono ir HAUS klojinių blokų sukibtis. Naudojamas C16/20 klasės betonas.

Pradinėje sukloto betono kietėjimo stadijoje reikia palaikyti tam tikrą temperatūros ir drėgmės režimą. Betonas, periodiškai laistomas, vasarą saugomas nuo saulės spindulių, o žiemą – nuo šalčio. Atviri betono paviršiai uždengiami  ne vėliau kaip po 10-12 valandų nuo betonavimo pabaigos.

Vasarą betonas, pagamintas su paprastu portlandcemenčiu, laistomas septynias paras. Kai oro temperatūra aukštesnė kaip 15° C, pirmąsias tris paras dieną betonas laistomas kas 3 h ir vieną kartą naktį, vėliau – ne rečiau kaip tris kartus per parą. Išbetonuotą konstrukciją galima pradėti laistyti tik po 5- 10 h. Kai paros oro vidutinė temperatūra yra 3° C ir žemesnė, betono galima nelaistyti.

Kietėjančio betono priežiūros trukmė nustatoma, atsižvelgiant į cemento hidratacijos greitį, betono savybes, aplinkos temperatūrą ir santykinę drėgmę. Įvertinant tuos faktorius kietėjančio betono priežiūros trukmė būna nuo  2 iki 10 parų.

Tais atvejais, kai betonas turi būti atsparus dilumui arba yra veikiamas nepalankių aplinkos sąlygų priežiūros trukmė turi būti pailginta.

Išramstymų nuėmimo laikas priklauso nuo betono kietėjimo greičio ir konstrukcijos paskirties.
